Задание 15. Электродинамика. Установление соответствия. ЕГЭ 2027 по физике
Средний процент выполнения: 53.7%
Ответом к заданию 15 по физике может быть последовательность цифр, чисел или слов. Порядок записи имеет значение.
Подпишись на суперполезные материалы
Задачи для практики
Задача 1
В цепь переменного тока включена катушка индуктивностью L. Частоту тока равномерно увеличивают. Графики А и Б представляют зависимости физических величин от частоты переменного тока. Установите соответствие между графиками и физическими величинами, зависимости которых от частоты они могут представлять.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под соответствующими буквами.
| Графики | Физические величины |
А)  Б)  | 1) индуктивность катушки 2) индуктивное сопротивление 3) сила тока 4) напряжение на катушке |
Решение
Дано:
$υ_2 > υ_1$
Решение:
Для графика А) соответствует индуктивное сопротивление $x_L=ω·L=2nυ·{h}/{2}$, а для графика Б) сила тока зависит квадратичную зависимость от частоты 3.
Задача 2
В колебательном контуре конденсатор подключён к источнику постоянного напряжения. В момент t = 0 переключатель K переводят из положения 1 в положение 2. Графики А и Б представляют изменения физических величин, характеризующих колебания в контуре после этого. T — период колебаний. Установите соответствие между графиками и физическими величинами, зависимости которых от времени изображены на этих графиках.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под соответствующими буквами.
| Графики | Физические величины |
А)  Б)  | 1) заряд левой обкладки конденсатора 2) сила тока в цепи 3) энергия магнитного поля катушки 4) мощность тока на конденсаторе |
Решение
Для данного колебательного контура справедливо, что А) заряд левой "+" обкладки конденсатора Б). Энергия магнитного поля катушки $W_L={LI^2}/{2}$, т.к. идеальный колебательный контур за период $W_L$ максимальна 2 раза.
Задача 3
Установите соответствие между единицами измерения физических величин и формулами, по которым эти величины можно рассчитать. К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под соответствующими буквами.
| Физические величины | Формулы |
| А) Вт · с Б) ${кг·м^2}/{c^3}$ | 1) U = I · R 2) P = U · I 3) Q = I2 · R · t 4) F = B · I · l |
Решение
А) $Вт·с=Дж$, а в джоулях измеряется количество теплоты $Q=J^2·R·t$.
Б) Размерности ${кг·м^2}/{c^3}=кг·{м}/{с^2}·м/с$ соответствует формулу: $m·a·υ=F·υ=p$, мощности, а мощность определяется формулой в списке $P=U·J$.
Задача 4
Установите соответствие между физическими величинами и приборами для их измерения.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под соответствующими буквами.
| Физические величины | Приборы |
| А) разность потенциалов Б) работа электрического тока | 1) электроскоп 2) электрометр 3) ваттметр 4) электрический счётчик |
Решение
А) Разность потенциалов измеряют электрометром.
Б) Работу электрического тока измеряют электрическими счетчиками, т.е. $A=N·t=∆W$.
Задача 5
Установите соответствие между физическими величинами и формулами, по которым их можно рассчитать.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под соответствующими буквами.
| Физические величины | Формулы |
| А) напряжение на внешней цепи Б) мощность тока на внутренней цепи | 1) $ε − Ir$ 2) $I(R+r)$ 3) ${ε^2}/{R+r}$ 4) $({ε}/{R+r})^2r$ |
Решение
1) Напряжение на внешней цепи по 2 закону Кирхгофа $U=ε-I·r$.
2) Мощность тока на внутренней цепи $P=I^2·r=({ε}/{R+r})^2·r$.
Задача 6
Установите соответствие между графиками, представленными на рисунках, и законами (зависимостями), которые они могут выражать.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под соответствующими буквами.
| График | Закон |
А)  Б)  | 1) закон радиоактивного распада 2) зависимость запирающего потенциала от частоты падающего света 3) зависимость максимальной кинетической энергии фотоэлектронов от частоты света 4) зависимость энергии фотона от частоты света |
Решение
Дано:
Решение:
Закон радиоактивного распада имеет такую форму, т.к. $N=N_0·2^{-t/{T_{полураспада}}}$
Зависимость энергии фотона от частоты света зависит $E=hυ$.
Задача 7
Идеальный колебательный контур состоит из конденсатора ёмкостью 400 мкФ и катушки индуктивностью 50 мГн. Заряд на пластинах конденсатора изменяется во времени в соответствии с формулой q(t) = 4 · 10−4 cos(2000 · t) (все величины выражены в СИ). Установите соответствие между физическими величинами и формулами, выражающими их зависимость от времени в условиях данной задачи.
К каждой позиции первого столбца подберите соответствующую позицию второго и запишите выбранные цифры под соответствующими буквами.
| Физические величины | Формулы |
| А) сила тока в колебательном контуре Б) напряжение на конденсаторе | 1) −0,8 sin(2000 · t + π/2) 2) −0,8 sin(2000 · t) 3) cos(2000 · t) 4) 100 cos(2000 · t) |
Решение
Дано:
$С=400$мкФ
$L=50$мГн
$g(t)=4·10^{-4}·cos(2000·t)$
Решение:
А) Сила тока в колебательном контуре $I(t)=q'(t)=-0.8·sin(2000·t)$.
Б) Напряжение в конденсаторе $U(t)=I'(t)=cos(2000·t)$
Задача 8
Установите соответствие между единицами измерения и физическими величинами.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под соответствующими буквами.
| Единицы измерения | Физические величины |
| А) ${В}/{м}$ Б) ${кг·м^2}/{c^3}$ | 1) электроёмкость 2) напряжённость 3) сила 4) мощность |
Решение
А) Напряженность электрического поля $E$ измеряется в единицах В/м.
Б) ${кг·м^2}/{c^3}=кг·{м}/{с^2}·м/с$. В килограммах измеряется масса, в ${м}/{с^2}$ - ускорение, в (м) - расстояние, в (с) - скорость. Запишем формулу: $m·a·S/t={FS}/t=A/t=P$ - мощность.
Задача 9
Источник тока, ЭДС которого ε, а внутреннее сопротивление r, замкнут на реостат. Установите соответствие между физическими величинами и формулами, по которым их можно рассчитать.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под сооветствующими буквами.
| Физические величины | Формулы |
| А) мощность, развиваемая во внешней цепи Б) КПД при изменении сопротивления R реостата | 1) ${ε^2}/{(R +r)^2}R$ 2) ${ε^2}/{R+r}$ 3) ${R}/{R+r}$ 4) ${εR}/{R+r}$ |
Решение
Из теории о постоянном токе:
А) $P=U·I={ε^2}/{(R+r)^2}R$, где ${ε^2}/{(R+r)^2}=I^2$ - квадрат тока.
Б) $η={R}/{R+r}$, где $r$ - внутреннее сопротивление источника.
Задача 10
Конденсатор колебательного контура заряжен некоторым зарядом, после чего контур предоставлен сам себе. Графики А и Б представляют изменения физических величин, характеризующих колебания в контуре после того, как ток в катушке индуктивности в очередной раз достиг максимальной силы. Установите соответствие между графиками и физическими величинами, зависимости которых от времени эти графики могут представлять.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под соответствующими буквами.
| Графики | Физические величины |
А)  Б)  | 1) заряд конденсатора 2) сила тока на катушке 3) энергия магнитного поля в катушке 4) энергия электрического поля в конденсаторе |
Решение
В начальный момент времени графиков по условию сила тока в катушке имела максимальное значение. Следовательно, график А отражает изменение силы тока на катушке, а Б - заряд на конденсаторе (заряд на конденсаторе равен нулю в тот момент, когда сила тока максимальна). Графиком зависимости энергии от времени здесь нет, так как энергия успевает совершить два колебания за время одного колебания контура.
Задача 11
На рисунках в таблице изображены схемы физических экспериментов. Установите соответствие между этими экспериментами и их целью. К каждой позиции первого столбца подберите соответствующую позицию из второго и запишите выбранные цифры под соответствующими буквами.
| Схема эксперимента | Его цель |
А)  Б)  | 1) наблюдение картины силовых линий постоянного магнита 2) измерение зависимости модуля индукции магнитного поля постоянного магнита от расстояния до его полюса 3) обнаружение явления электромагнитной индукции 4) проверка закона ома |
Решение
А) Представлен эксперимент обнаружения эл.магнитной индукции путем возникновения в замкнутом контуре (с амперметром) электрического тока при изменении магнитного потока, проходящего через него, созданного контуром катушки и источником ЭДС.

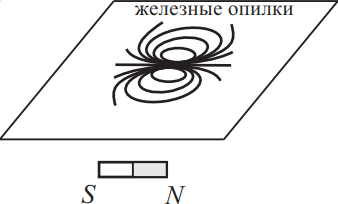

Б) Школьный эксперимент наблюдения картины силовых линий постоянного магнита, железные опилки выстраиваются в соответствие с силовыми линиями.
Задача 12
На рисунке представлен график зависимости силы тока I в катушке индуктивностью 100 мГн от времени t. Установите соответствие между участками графика и значениями модуля ЭДС самоиндукции. К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под соответствующими буквами.
| Участок графика | Модуль ЭДС самоиндукции |
| А) АБ Б) БВ | 1) 0 В 2) 0,075 В 3) 0,5 мВ 4) 0,025 В 5) 2 мВ |
Решение
Согласно закону электромагнитной индукции, ЭДС самоиндукции равна $|ε_i|=L{dI}/{dt}$. На участке БВ сила тока постоянна, поэтому $ε_i=0$, но на участке АБ $|ε_i|=|100·10^{-3}·{60-80}/{8-4}|=0.5$мВ.
Задача 13
Пучок света переходит из воздуха в стекло. Частота световой волны ν, скорость света в воздухе c, показатель преломления стекла относительно воздуха n. Чему равны длина волны и скорость света в стекле? Установите соответствие между физическими величинами и формулами, по которым их можно рассчитать. К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под соответствующими буквами.
| Физические величины | Формулы |
| А) скорость света в стекле Б) длина волны света в стекле | 1) $c · n$ 2) $c · n · ν$ 3) ${c}/{n}$ 4) ${c}/{n · ν}$ |
Решение
Показатель преломления $n$ показывает во сколько раз скорость света в воздухе больше скорости света в стекле для нашего случая, т.е. $n={c}/{υ}$, откуда $υ={c}/{n}$. Длина волны света в стекле: $λ=υ·T={cT}/{n}={c}/{n·v}$, где $T$ - период колебаний, $v$ - частота света.
Задача 14
Колебательный контур радиоприёмника, состоящий из катушки с индуктивностью L и конденсатора ёмкостью C, настроен на некоторую длину волны λ (c — скорость света). Установите соответствие между физическими величинами и формулами, по которым их можно рассчитать. К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под соответствующими буквами.
| Физические величины | Формулы |
| А) резонансная частота контура ν Б) длина волны λ, на которую настроен контур | 1) ${c}/{2π√{LC}}$ 2) $2πc√{LC}$ 3) $√{LC}$ 4) ${1}/{2π√{LC}}$ |
Решение
Дано:
$L, C, λ, c, π$
$v-?λ-?$
Решение:
Период колебаний колебательного контура рассчитывается по формуле Томсона $T=2π√{LC}$. Учитывая, что резонансная частота контура $v={1}/{T}={1}/{2π√{LC}}$
Длина волны $λ={c}{T}=c·2π√{LC}$
Задача 15
В идеальном колебательном контуре происходят гармонические колебания с циклической частотой ω. Максимальное напряжение между обкладками конденсатора ёмкостью C равно Um . Каковы период колебаний в контуре и максимальное значение силы тока в катушке индуктивности? Установите соответствие между физическими величинами и формулами, по которым их можно рассчитать.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под соответствующими буквами.
| Физические величины | Формулы |
| А) период колебаний Б) амплитуда силы тока | 1) ${1}/{ω}$ 2) ${2π}/{ω}$ 3) $U_{m}ωC$ 4) ${U_m}/{ωC}$ |
Решение
Дано:
$ω, С, U_m$
$T-?J_m-?$
Решение:
Циклическая частота $ω$ связана с периодом колебаний соотношением: $ω={2π}/{T}$, откуда $T={2π}/{ω}$(1). Амплитуда силы тока по закону Ома равна: $J_m={U_m}/{x_c}$(2), где $x_c={1}/{ωc}$ - емкостное сопротивление, тогда имеем $J_m=U_m·ωc$(3)
Задача 16
Электрические разряды вызывают свечение среды. Установите соответствие между типами разряда и видами свечения. К каждой позиции первого столбца подберите соответствующую позицию второго и запишите выбранные цифры под соответствующими буквами.
| Типы разряда | Виды свечения |
| А) самостоятельный разряд Б) несамостоятельный разряд | 1) разряд молнии 2) свечение ламп накаливания 3) токи в газах 4) свечение гнилушек |
Решение
А) Самостоятельный разряд - разряд, который будет продолжать гореть и после отключения внешнего ионизатора. Примером может служить разряд молнии.
Б) Несамостоятельный разряд - явление протекания электрического тока через газ под воздействием внешнего ионизатора. Ток прекращается после окончания действия ионизатора. Примеры - токи в газах.
Задача 17
В катушке с индуктивностью L при равномерном увеличении силы тока на ∆I возникла ЭДС самоиндукции E. Графики А и Б представляют изменения физических величин во время изменения силы тока в катушке. Установите соответствие между графиками и физическими величинами, зависимости которых от времени эти графики могут представлять.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под соответствующими буквами.
| Графики | Физические величины |
А) Б)  | 1)сила тока 2) ЭДС самоиндукции 3) энергия магнитного поля в катушке 4) индуктивность катушки |
Решение
А) Данному графику соответствует сила тока, т.к. ток равномерно увеличивают по условию.
Б) Данному графику соответствует энергия магнитного поля в катушке, $E_L={LI^2}/{2}$ зависимость тока квадратичная.
Задача 18
Частица массой m движется со скоростью v = 0,9c, где c — скорость света в вакууме. Установите соответствие между физическими величинами и формулами, по которым их можно рассчитать.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под соответствующими буквами.
| Физические величины | Формулы |
| А) энергия частицы (E) Б) импульс частицы (p) | 1) $mc^2$ 2) ${mc^2}/{√{1-{v^2}/{c^2}}}$ 3) ${mv}/{√{1-{v^2}/{c^2}}}$ 4) ${mc}/{√{1-{v^2}/{c^2}}}$ |
Решение
Из теории о релятивистском движении частиц, очевидно: $E={mc^2}/{√{1-{υ^2}/{c^2}}}$, а импульс частицы $p↖{→}={mυ}/{√{1-{υ^2}/{c^2}}}$.
Задача 19
Положительно заряженная пылинка (q > 0) массой m влетела со скоростью v в однородное электрическое поле напряжённостью E вдоль его силовых линий. Установите соответствие между величинами и формулами, по которым их можно рассчитать.
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под соответствующими буквами.
| Физические величины | Формулы |
| А) сила, действующая на пылинку со стороны поля Б) скорость пылинки в момент времени t | 1) $qE$ 2) $mE$ 3) $υ + {qE}/{m}t$ 4) ${qE}/{m}t$ |
Решение
Дано:
$q > 0, m, E$
$υ, t$
$F-?υ_к-?$
Решение:
Пылинка ускоряется под действием силы Кулона $F=qE$(1), тогда $ma=qE$ или $a={qE}/{m}$(2)
Скорость пылинки при равноускоренном движении определяется выражением: $υ_к=υ_0+at=υ+{qEt}/{m}$(3)
Задача 20
Положительно заряженная пылинка (q > 0) массой m влетела со скоростью v в однородное электрическое поле напряжённостью E вдоль его силовых линий. Установите соответствие между физическими величинами и формулами, по которым их можно рассчитать.
| Физические величины | Формулы |
| А) ускорение пылинки Б) кинетическая энергия пылинки в момент времени t | 1) ${qE}/{m}$ 2) ${mE}/{q}$ 3) ${m(v + {qE}/{m}t)^2}/{2}$ 4) ${qEt^2}/{2m}$ |
К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите выбранные цифры под соответствующими буквами.
Решение
Дано:
$q > 0, m$
$υ, E, t$
$a-?E_k-?$
Решение:
Пылинка ускоряется под действием силы Кулона $F=qE$(1), тогда $ma=qE$ или $a={qE}/{m}$(2)
Кинетическая энергия пылинки определяется выражением: $E_k={mυ_k^2}/{2}$(3), учитывая, что скорость пылинки при равноускоренном движении определяется выражением: $υ_k=υ_0+at=υ+{qEt}/{m}$(4)
Подставим числовые значения (4) в (3): $E_k={mυ_k^2}/{2}={m(υ+{qEt}/{m})^2}/{2}$(5)
